1. Врожденный вывих бедра (дисплазия тазобедренного сустава)

Выполнили: студентки 605 группы лечебного факультета
Скакуненко Е. Е., Фомичева Н. В.

2. Определение

• врожденное нарушение развития костно-хрящевых,
связочно-капсульных и мышечных структур тазобедренного
сустава, приводящее к стойкому смещению( подвывиху,
вывиху) суставных концов костей, образующих этот состав.

3. Факторы риска тазобедренной дисплазии:

• тазовое предлежание плода в матке;
• крупные размеры плода;
• отягощенный семейный анамнез (присутствие
данного заболевания у одного из членов семьи);
• токсикоз во время беременности у матери;
• молодой возраст матери (менее 18 лет);
• задержка внутриутробного развития плода;
• гормональные заболевания у матери во время
беременности.

4. Патогенез.

Врожденного вывиха связан с предшествующим подвывихом,
неустойчивостью бедра (или дисплазией). Последняя
характеризуется гипоплазией вертлужной впадины плода, ее
уплощением, развитие головки бедренной кости замедляется,
верхний конец бедренной кости поворачивается кпереди
(антеторсия),

5.

… одновременно замедляется развитие нервномышечного и сумочно-связочного аппарата. Если после
рождения у ребенка определяется дисплазия бедренной
кости или ее подвывих, то с ростом ребенка и при
отсутствии раннего неоперативного лечения к времени
начала ходьбы развивается врожденный вывих бедра.

6.

Классификация
• Дисплазия тазобедренного сустава. Суставная впадина, головка
и шейка бедра изменены. Нормальное соотношение суставных
поверхностей сохраняется.
• Предвывих — сохранением соотношений головки бедренной
кости и вертлужной впадины, однако дисплазия связочнокапсульных структур сустава способствует вывихиванию головки
бедренной кости из вертлужной впадины с последующим ее
легким вправлением.
• Подвывих характеризуется смещением головки бедренной
кости вверх, не выходя за пределы вертлужной впадины, при
этом вертлужная впадина уплощена и вытянута.
• Вывих сопровождается растяжением связочно-капсульных
структур сустава с уплощением вертлужной впадины и
смещением головки бедренной кости за пределы вертлужной
впадины.

7.

Классификация

8. Классификация

9. Симптомы

• Тазобедренные суставы расположены достаточно глубоко,
покрыты мягкими тканями и мощными мышцами.
Непосредственное исследование суставов затруднено,
поэтому при осмотре патологию выявляют, в основном, на
основании косвенных признаков

10. Симптомы

• Симптом щелчка (симптом Маркса-Ортолани)
Выявляется только у детей в возрасте до 2-3
месяцев. Малыша укладывают на спину, его
ножки сгибают, а затем аккуратно сводят и
разводят. При нестабильном тазобедренном
суставе происходит вывихивание и вправление
бедра, сопровождающееся характерным
щелчком
• Ограничение отведения
Выявляется у детей до года. Ребенка укладывают
на спину, его ножки сгибают, а затем без усилия
разводят в стороны. У здорового ребенка угол
отведения бедра равняется 80–90°. Ограничение
отведения может свидетельствовать о дисплазии
тазобедренного сустава.
Следует учитывать, что в некоторых случаях
ограничение отведения обусловлено
естественным повышением мышечного тонуса у
здорового ребенка. В этой связи большее
диагностическое значение имеет одностороннее
ограничение отведения бедер, которое не может
быть связано с изменением тонуса мышц

11. Симптомы

• Укорочение конечности
Ребенка укладывают на спину, его ножки
сгибают и прижимают к животу. При
односторонней дисплазии
тазобедренного сустава выявляется
несимметричность расположения
коленных суставов, вызванная
укорочением бедра на пораженной
стороне
• Асимметрия кожных складок
Ребенка укладывают сначала на спину, а
затем на живот для осмотра паховых,
ягодичных и подколенных кожных
складок. В норме все складки
симметричны. Асимметрия является
свидетельством врожденной патологии.

12. Симптомы

• Наружная ротация конечности
Стопа ребенка на стороне поражения вывернута
кнаружи. Симптом лучше заметен, когда
ребенок спит. Необходимо учитывать, что
наружная ротация конечности может
выявляться и у здоровых детей
• Другие симптомы
У детей в возрасте старше 1 года выявляется
нарушение походки («утиная походка»,
хромота), недостаточность ягодичных мышц
(симптом Дюшена-Тренделенбурга) и более
высокое расположение большого вертела
Диагноз выставляется на основании
рентгенографии, УЗИ и МРТ тазобедренного
сустава

13. УЗ-диагностика

УЗ-изображение нормального тазобедренного сустава ребенка 2-х месяцев

14. УЗ-диагностика

• 1 — головка сустава
• 2 — костный выступ,
• 3 — костная часть крыши сустава
• 4 — У-образный хрящ
• 5 — хрящевая часть крыши сустав
(лимбус)
• 6 — подвздошная кость
• 7 — основная линия
• 8 — линия костной крыши,
• 9 — линия хрящевой крыши
• 10 — ядро окостенения
Схема нормального тазобедренного сустава

15. УЗ-диагностика

Ультразвуковые типы тазобедренных суставов

16. Рентгенологическое исследование

• Рентгеновский снимок делают в положении ребенка на спине при
вытянутых и параллельно уложенных ножках
• Нельзя сгибать н/конечности в тазобедренных суставах (что еще
встречается при проведении данного исследования), так как при
этом происходит изменение соотношении в тазобедренном суставе
во фронтальной плоскости и как следствие может затруднить
правильную интерпретацию основных рентгеновских показателей
• Большая часть скелета у детей раннего возраста состоит из хряща, в
связи с этим контуры головки бедренной кости и вертлужной
впадины на рентгеновском изображении остаются невидимыми.
Для расшифровки рентгенограмм применяются определенные
схемы

17. Рентгенанатомия

• Рентгеноанатомия тазобедренного сустава у ребенка
имеет ряд особенностей по сравнению с тазобедренным
суставом взрослого. Детский таз и бедренная кость имеют
много хрящевых элементов. Y-образный хрящ за весь
период роста ребенка остается неокостеневшим вплоть до
12-15 лет, не сливаются ядра окостенения лобковых и
седалищных костей. Вследствие этого детский таз на
рентгенограмме не представляет единого целого, он как
бы расчленен на отдельные кости, образующие его.
• С рентгенологической точки зрения в возрастном аспекте
имеют практическое значение некоторые показатели
нормального тазобедренного сустава, относящиеся к
вертлужной впадине, проксимальному концу бедра и их
соотношению.

18. Рентгенанатомия

• Рентгенологическими показателями развития
вертлужной впадины ребенка являются:
• Ацетабулярный индекс — характеризует угол наклона
крыши вертлужной впадины. Он образован
пересечением линии, соеденяющей У-образные хрящи
с линией проходящей от верхнего края крыши к центру
У-образного хряща. В здоровых суставах составляет до
20 град., при патологии — больше 30 град.
• Угол наклона плоскости входа во впадину — определяется
по прямой рентгенограмме тазобедренных суставов с
помощью двух линий, одна проводится от самой
латеральной точки крыши вертлужной впадины до
нижней точки “фигуры слезы”, вторая соединяет
нижние точки “фигуры слезы”.
Латерально открытый угол, образованный пересечением
этих линий, и является углом вертикального наклона
впадины во фронтальной плоскости.
В норме 35-45 град. При врожденном вывихе бедра
отмечается увеличение последнего (более 50 град.) в связи
с недоразвитием верхнего края крыши вертлужной
впадины.

19. Рентгенанатомия

• Проксимальный конец бедра
характеризуют следующие
показатели:
• Шеечно-диафизарный угол, характеризует наклон
шейки бедра в медиальном направлении ( в
вертикальной плоскости) от продольной оси
бедренной кости. На прямой рентгенограмме
тазобедренных суставов определяется проекционный
ШДУ, истинный ШДУ можно вычислить на
рентгенограмме во внутренней ротации нижних
конечностей. В норме истинный ШДУ составляет от
125 до 135 градусов. При врожденном вывихе бедра,
как правило, ШДУ вальгизизирован и составляет
более 135 градусов.
• Антеторсия шейки бедра — характеризует отклонение
шейки бедра кпереди от фронтальной плоскости. Для
ее определения используется множество различных
схем. В норме у детей от 1 до 5 лет угол антеторсии
колеблется от 20 до 30 градусов, при врожденном
вывихе бедра, как правило, наблюдается увеличение
этого угла свыше 40 градусов

20. Рентгенанатомия

• Соотношение между вертлужной
впадиной и проксимальным концом
бедренной кости определяют:
Угол Виберга — характеризует степень развития крыши впадины
и центрацию головки бедра в ней. Определяется пересечением
двух линий, идущих из центра головки бедра, одна из которых
проходит через латеральную точку крыши впадины, другая- по
направлению продольной оси тела. В норме этот угол
составяляет более 20 град., если он меньше 20 град., то это
является показателем дисплазии.
Угол вертикального соответствия — В нормальных суставах
колеблется от 70° до 90 градусов.

21. Схема Рейнберга

Схему Рейнберга применяем у детей
старшего возраста. Проводим
горизонтальную линию А В через YПодобные хрящи. Потом проводим две
вертикальных линии СД и КЛ, которые
начинаются с верхне-латерального края
суставных впадин. Если наблюдается
выраженное уплощение суставной
впадины, то проводят три вертикальных
линии. Одна линия ВГ проводится по
середине тела, вторая через верхнелатеральный край суставной впадины и
на равном расстоянии от средней линии
на стороне вывиха. Отрезок прямой ДГ
равняется отрезку прямой ГЛ. В норме
внешняя вертикальная линия проходит
через диафиз бедра, а при вывихе медиальнее. В норме головка бедра
расположена медиальнее внешней
вертикальной линии и ниже
горизонтальной линии, при вывихе латеральнее и выше этих линий.

22. Схема Омбредана

• Перпендикуляр,
опущенный из самого
наружного края вертлужной
впадины на горизонтальную
линию, делит т/б сустав на 4
части.
• В норме ядро окостенения
головки бедра помещается в
нижнем внутреннем
квадранте.
• При подвывихе — в
наружнем нижнем
квадранте.
• При вывихе — в наружнем
верхнем квадранте.

23. Схема Кальве

• Линия Кальве линия, соединяющая
наружный край
подвздошной кости и
верхний край шейки
бедра. В норме
образует правильную
непрерывную
дугообразную линию.
При подвывихе или
вывихе в т/б суставе
линия становится
прерывной,
неправильной.

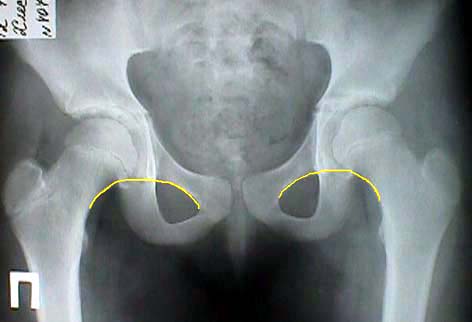

24. Схема Шентона

• Линия Шентона линия, соединяющая
нижний край шейки
бедра и верхний край
запирательного
отверстия. В норме
образуется ровная
дугообразная линия.
При подвывихе и
вывихе — шейка бедра
смещается кверху,
дугообразная линия
прерывается.

25. Схема Хильгенрейнера

• Проводим горизонтальную линию через
оба Y-подобный хряща /линия Келлера/.
Потом от части диафиза бедра
проводим перпендикулярную линию к
линии Келлера. Получим отрезок
прямой h, что характеризует высоту
расположения диафиза. В норме
величина h равняется 1-1,5 см. На
горизонтальной линии откладываем
отрезок прямой d, что указывает на
расстояние от суставной впадины к
медиальной части бедра. В норме d
равняется 1-1,5 см. При вывихе бедра
величина d больше указанных цифр.
Следующая линия касательная к
суставной впадине. В месте пересечения
ее с линией Келлера образовывается
угол — угол Хильгенрейнера. В норме его
величина представляет до 30°, при
дисплазии тазобедренных суставов
величина угла увеличивается.

26. Лечение

• Консервативная терапия
При своевременном начале лечения применяется
консервативная терапия. Используется специальная
индивидуально подобранная шина, позволяющая удерживать
ножки ребенка отведенными и согнутыми в тазобедренных и
коленных суставах. Своевременное сопоставление головки
бедра с вертлужной впадиной создает нормальные условия для
правильного развития сустава. Чем раньше начинается лечение,
тем лучших результатов удается добиться.
Лучше всего, если лечение начинается в первые дни жизни
малыша. Начало лечения дисплазии тазобедренного сустава
считается своевременным, если ребенку еще не исполнилось 3
месяца. Во всех остальных случаях лечение принято считать
запоздалым.

27. Лечение

• ЛФК для устранения контрактуры приводящих мышц
бедра в виде ненасильственных движений в
тазобедренных суставах (сгибание, разгибание в коленных
и тазобедренных суставах под прямым углом, разведение
бедер и вращательные движения при центрации головки
во впадине с сочетанием движений в обратном
направлении). ЛФК проводят 8—10 раз в сутки по 15—20
упражнений за одно занятие. Легкий массаж мышц спины,
ягодиц и задней поверхности бедер также выполняют
ежедневно.

28. Лечение

Подушка Фрейка (а) и отводящая шина ЦИТО (б)
• Важнейшим элементом
лечения является широкое
пеленание с разведением
ножек с помощью пеленки,
затем — на подушке Фрейка. У
детей с неустойчивым бедром
при начальных изменениях
тазобедренного сустава до 4месячного возраста лечение
проводят на отводящей шине
Кошля или с применением
подушки Фрейка (рис. 2, а) или
ЦИТО (рис. 3, б). Они позволяют
ногам ребенка постоянно
находиться в положении
отведения и сгибания в
тазобедренных суставах. При
этом головка центрируется в
вертлужной впадине и сустав
развивается правильно.
Обеспечивают положение Лоренц 1 –
ноги согнуты в коленных и тазобедренных
суставах под прямым углом и разведены
в стороны до касания плоскости, на
которой лежит ребёнок (поза лягушки).

29. Лечение

• Шина Кошля состоит из двух
металлических полудуг,
которые соединены
телескопической муфтой для их
раздвижения. Конструкция в
виде распорки при дисплазии
необходима для растягивания
приводящих мышц, вправления
и удержания бедра в
физиологически правильном
положении.
• Шина Кошля сохраняет
подвижность коленного и
тазобедренного сустава во
фронтальной плоскости.
Устройство назначают детям
неонатального (до 28 дней) и
грудного (до 1 года) возраста.

30. Лечение

• Стремена Павлика конструкция состоит
из тканевого
грудного бандажа,
подколенных и
плечевых
ремешков, имеет
размерновозрастной ряд.
Обеспечивает положения Лоренц 1, Лоренц 2

31. Шина Виленского

• Вариант
телескопической
распорки. Концы
распорки крепятся к
широким манжетам,
надеваемым на
бёдра ребёнка.
Рассчитана на детей
возрастом от 2
недель до 3 лет (чаще
до 1 года).
• Обеспечивает
положение Лоренц 3

32. Лечение

• Положение Лоренц I — ноги согнуты в коленных и тазобедренных
суставах под прямым углом и разведены в стороны до касания
плоскости, на которой лежит ребёнок (поза лягушки).
• Положение Лоренц II — ноги согнуты под тупым углом (слегка согнуты)
в коленных и тазобедренных суставах и отведены до касания
плоскости.
• Положение Лоренц III — прямые ноги разведены в стороны.
• Перечисленные положения используют и в надевании и фиксации шин
при дисплазии. Так, в терапии врождённого предвывиха шину
Виленского накладывают в положении III, а для лечения истинного
вывиха наложение распорок при дисплазии происходит в положении I.
• Нужно признать, что отказаться от гипса при врожденных патологиях
тазобедренного сустава окончательно пока невозможно. В лечении
сложных, запущенных случаев, при поздней диагностике, при
исправлении предыдущей неэффективной терапии, после инвазивного
вмешательства в сустав гипсовые повязки-корсеты редко оказываются
полноценно заменимы.

33. Лечение

• Статистика осложнений
для терапии по Лоренцу — 23-82%;
для шины ЦИТО — 33%;
для подушки Фрейка — 15%;
для стремян Павлика — 12%;
для шины Кошля — 8%.

34. Лечение

• В возрасте 4 мес. после рентгенографии обоих
тазобедренных суставов окончательно устанавливают
диагноз, и специалист-ортопед определяет тактику
дальнейшего лечения, давая соответствующие
рекомендации.
• Обычно лечение на шине продолжают еще 4—6 мес,
ребенку не разрешают ходить до 1 года, а наблюдение
ортопедом длится до 5 лет при благоприятном исходе
лечения дисплазии тазобедренного сустава

35. Лечение

• Если добиться успеха консервативной тактике лечения не
удается, то производят оперативное вмешательство.
• Оперативное лечение детям в возрасте от 1 до 2 лет
проводят по методу простого открытого вправления из
наружнобокового доступа или открытого вправления по
типу минимальной артротомии.
• У детей от 2 до 7 лет открытое вправление сочетают с
корригирующей остеотомией бедренной кости и
реконструкцией тазового компонента сустава в виде
транспозиции вертлужной впадины по Солтеру.

36. Лечение

• Существуют четыре группы методик оперативного вправления вывиха бедра:
1.
Открытое вправление вывиха;
2.
Открытое вправление с углублением впадины
3.
Реконструктивные внесуставные операции
4.
Паллиативные операции на суставе
• Простое открытое вправление вывиха бедра состоит в предварительном
рассечении перешейка суставной сумки и нередко завернувшегося
верхнего хрящевого козырька вертлужной впадины.
• Открытое вправление вывиха с углублением вертлужной впадины (по
Богданову) состоит во вскрытии капсулы сустава, иссечении из впадины
рубцовых тканей и углублении суставного хряща с помощью булав.
• К паллиативным операциям относятся внесуставные операции типа
варизирующей остеотомии, операция Хиари, остеотомия таза по Солтеру

37. Реабилитация

• Задачей реабилитации после оперативного вмешательства
является улучшение состояния мышц и восстановление
объема движений в прооперированной конечности, а так
же обучение правильной ходьбе.
• Вся реабилитация делится на несколько периодов:
• иммобилизационный;
• восстановительный;
• период обучения правильной ходьбе.

38. Реабилитация

• Период иммобилизации длится несколько недель и проходит с повязкой в
положении сгибание под углом в тридцать градусов.
• Период восстановления начинается примерно с пятой или шестой недели
после операции, когда у пациента снимается повязка и устанавливается
шина Виленского с грузом в один — два килограмма. Подразделяется на
два этапа:
• Этап пассивных движений.
• Этап пассивных и активных движений.
• Задачами первого этапа являются увеличение объема пассивных движений
в суставе. Целью второго является укрепление отводящих мышц бедер, а
также мышц спины и живота.
• ЛФК начинается с простых движений, а затем, постепенно, нагрузки
увеличиваются, амплитуда движений изменяется.
• Период обучения правильной ходьбе является заключительным этапом
реабилитации и длится около полутора лет. Его основной целью является
восстановление нормальной ходьбы после долгой иммобилизации.
